▲切りくずの巻き付きや詰まり、溶着

▲バリの発生

▲面粗さ、精度が出ない

▲工具寿命への影響



こうしたトラブル…避けたいですよね。





このようなアルミ加工における課題を解決するのに

ポイントの1つとなるのは

やはり、『適切な切りくず処理対策』



というわけで、

有効な手立てとしてご紹介したい製品

…それが



切りくず処理改善と高精度な加工を実現する

TiroTool社

3次元ブレーカー付ダイヤモンドインサートです。



 ＊＊＊＊＊＊＊＊＊＊



実際、TiroToolのインサートを採用することで

課題解決につながったユーザー様のお声を複数いただいております。





レーザーにより施された独自設計の3次元ブレーカーが、

切りくずを適切な長さに分断し、高精度な加工を実現！







そんなTiroTool社3次元ブレーカー付きインサートについて

早速、皆様の気になる質問にお答えします。







１．ダイヤモンド素材はどのようなものがある？





TiroToolでは2種類のPCDの他に、

より硬度が高く耐摩耗性に長けたCVD-D素材のご用意もございます。

被削材や目的に合わせて選定していただけます。















２．インサート形状はどんなものがある？

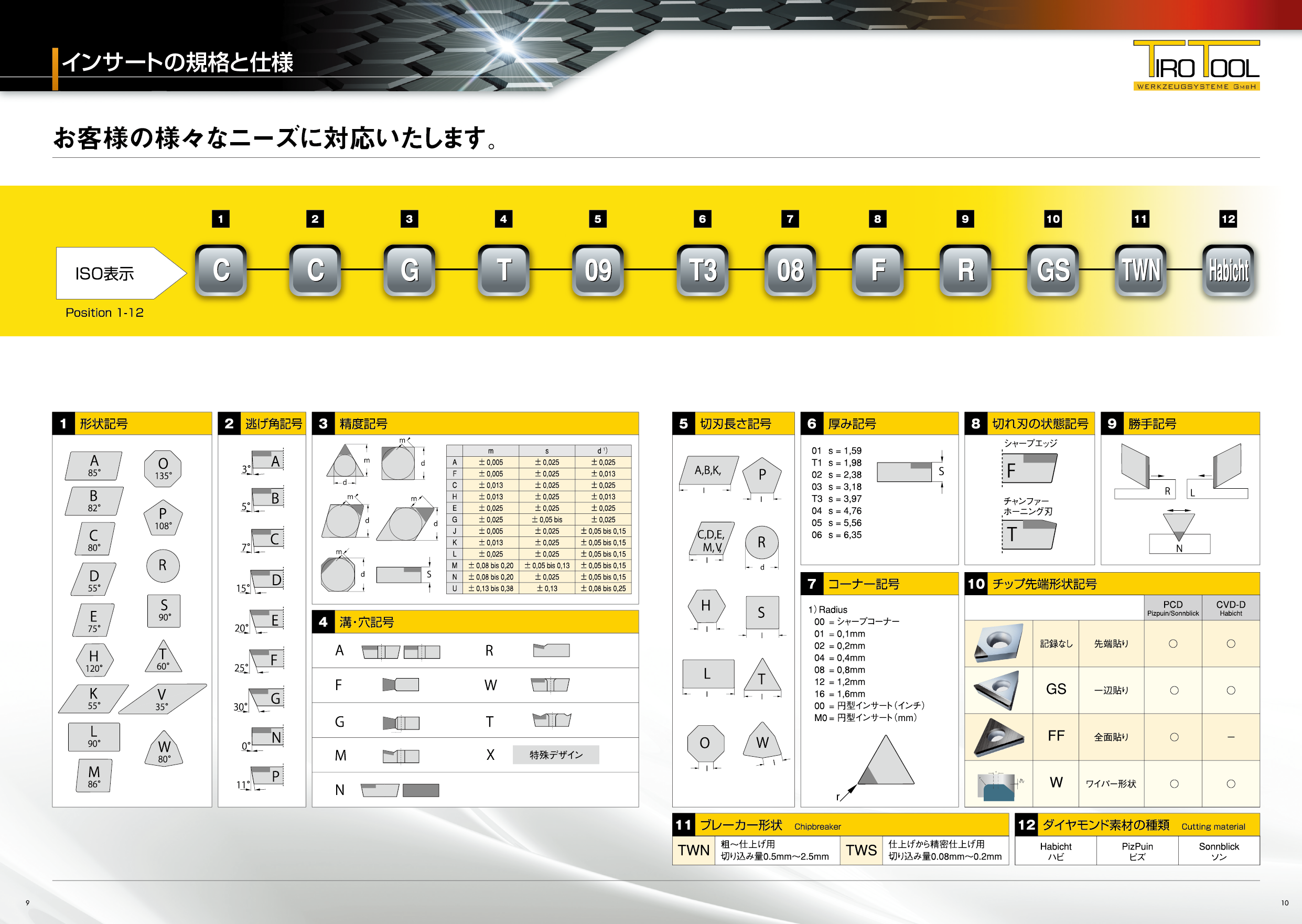

インサートはISO規格に準じて製作されており、

逃げ角はポジティブアングルを標準でご用意しております。



ISOインサートの型番の見方はこちらをご参照ください。



もっともご存じの通り、ボーリング加工では、

ポジティブアングルのインサートを使用することによって、

ネガティブタイプよりも切削抵抗が低減できると言われています。









また、フルフェイスタイプ（FF）や一辺貼り（GS）のインサートもご用意がございます。

ワイパー仕上げにも対応：ワイパーインサート（W）





（※全面貼りはPCD素材のみに対応）









３．どのようなブレーカーがある？





ブレーカーは、基本2種類（※標準品：TWSとTWN）をご用意しております。

※荒加工にはTWNブレーカー、仕上げにはTWSブレーカーを推奨。



TiroToolのチップブレーカーはTiroWaveと名付けられており

まるでアルプスの山脈のごとく

波打つような3D形状が最大の特徴です。









このブレーカー形状に合わせて、

ブレーカーごとにノーズRの大きさ別の切込みと送りの推奨値を設定しています。

また、被削材の種類によっても切削速度の推奨値をご用意し、

現状の改善に対して理論的なアプローチを行います。













４．採用実績は？





TiroToolは、オーストリア・インスブルック発のパイオニア的メーカーです。

※2006年、独自の理論を基にしたチップブレーカー設計及びレーザーによる

ダイヤモンドへの施工技術おいてEUにて特許を取得



海外の取引実績としては、BMW、VOLVO、BOSCH、スワロフスキーなど

名だたる有名メーカーが名を連ねる、名実ともに信頼のおけるメーカーです。



日本国内においても、社名こそこの場ではご紹介できないものの

多くのユーザー様にご愛用いただいております。









５．専用ホルダー





TiroToolではミーリングカッター以外の専用ホルダーのご用意はしていないため、

ISO規格のホルダーであればお好みの製品をお使いいただけます。



一例：ボーリング用のホルダーであれば、

BIG-KAISER社　ボーリングシステム（ボーリングヘッド）などが適合します。







＊＊＊＊＊＊＊＊＊＊

実際にご使用いただいてこそ、

TiroToolの魅力を実感していただけるはずです！

 ＊＊＊＊＊＊＊＊＊＊





より詳しい情報をお求めの方は、ぜひ弊社までお気軽にお問い合わせください

https://toolde.co.jp/contact
